Wittur MFC Motor
Wittur MFC.1
Play Video
Wittur MFC motor
About Wittur
Wittur is a high-quality manufacturer and supplier of elevator components with a 54-year history. The company was established in Germany in 1968 and has a team of 4600 employees. They distribute their products worldwide.
Wittur gradually expanded beyond Germany and entered China in 1995. They also started operations in Brazil and Argentina, becoming one of the top brands in the elevator industry.
The Wittur motor offers several advantages, including:
- High structural stability and durability – Internal rotor design with high torque, low noise, and smooth movement
- Disc-type electromagnetic brake with a torque of 2×900 Newton meters
- Housing with hysteresis
- Excellent motor rating, using high-performance permanent magnets
- Up to 80 meters maximum travel height with double capacity load
- CE certification according to EN 81-20/5
- Compatibility with inverters, solid or integrated couplings for measurement equipment.
What did you think about this article?
Be sure to share your opinion about this article with us
BST Door
BST Door
Play Video
BST Cabin and landing doors
The first soundproof door in Iran.
The rapid advancement of the elevator industry worldwide and the pressing need for a profound and serious transformation in this industry in our country led General Group to take on the task of producing high-quality elevator components and accessories that meet international standards. In doing so, they aim to make a valuable and effective contribution in this field.
Since 2022, in collaboration with a group of experienced engineers and specialists, General Group has been importing BST automatic doors from China, which are manufactured in accordance with the European standard EN-81. So far, a large number of these doors have been successfully installed and are operational in various passenger and freight elevators in different locations.
Why choose BST doors?
Equipped with silicon rollers in the mechanism of floor and cabin doors for smooth operation.
Comes with rubber shoes for added traction.
Includes an energy chain for guiding the photo cell.
Features a half-lock bolt to enhance safety and prevent unauthorized opening of the cabin door by passengers.
Utilizes an intelligent drive system manufactured by Inovance.
Packaging is done with wooden pallets to prevent deformation during long-term storage.
Easy and quick installation process.
Equipped with a PM motor for efficient operation.
What did you think about this article?
Be sure to share your opinion about this article with us.

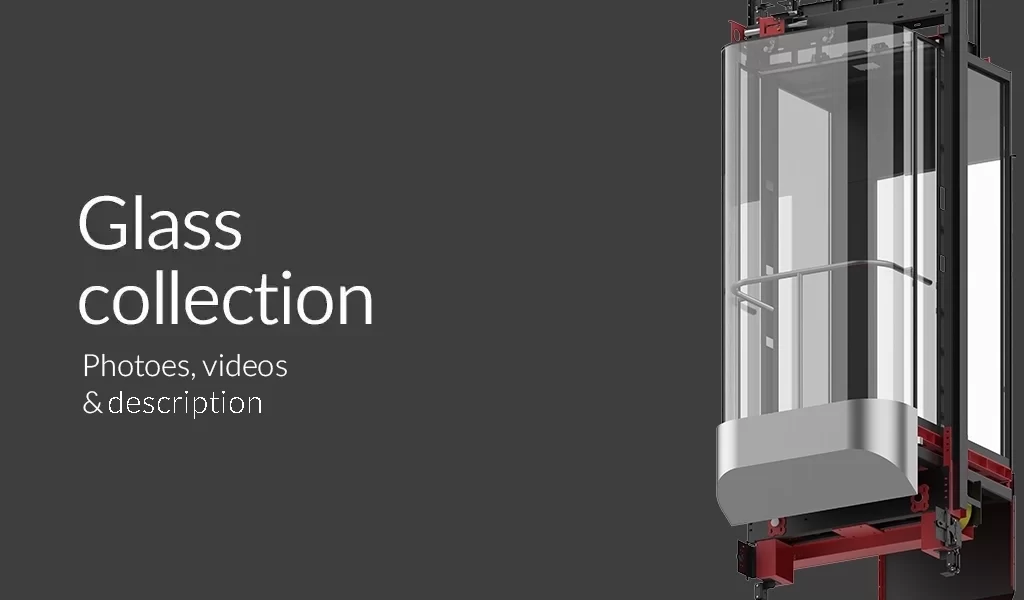

Panoramic Glass Elevator Cabin
بسیاری از افراد حتی کسانی که به صورت مداوم از آسانسور استفاده می کنند، از قطعات و مکانیزم آسانسور اطلاع چندانی ندارند. بسیاری از آنان به طور دقیق نمیدانند که کابین آسانسور چیست ؟ با اینکه کابین بیشتر از قطعات دیگر آسانسور در معرض دید قرار می گیرد، اما با این حال بسیاری از افراد به طور کامل این محصول را نمی شناسند.
ویژگی‌های کابین آسانسور
طراحی مهندسی
طراحی کابین توسط تیم مهندسی قبل از تولید
متریال درجه یک
استفاده از از باکیفیت ترین متریال در تولید کابین
پیچ و مهره‌ای بودن
استفاده از پیچ مهره به جای استفاده از جوش
نقشه
تمامی کابین‌ها دارای نقشه مونتاژ و دمونتاژ میباشند
وجه تمایز کابین‌های جنرال‌کابین
- ● طراحی شده بدون نقطه تیز و ایمن در تمام سطوح و نقاط
● درنظر گرفتن رعایت استاندارد نصب آسانسور(آسان و ایمن)
●استفاده از ورق 1.5 ، 2 ، 2.5 میلی متری روغنی فابریک در دیواره ها کابین نسبت به ظرفیت و سرعت
●برش کامل با دستگاه لیزر و خم کاری با دستگاه های خم CNC
●استفاده از جوش CO² و رنگ الکترواستاتیک در تمام سطوح بصورت کامل
●استفاده از پیچ و مهره های استاندارد و آبکاری شده(گیردار ، واشر دار و اتاقی)
●مونتاژ و دمونتاژ کامل محصولات با پیچ و مهره مخصوص
●قابلیت ارسال به صورت مونتاژ یا دمونتاژ در پالت های چوبی(پالت با استاندارد های صادراتی) - قابلیت نصب انواع فلکه در سیستم بندی های مختلف
● قابلیت استتفاده از ریل هایT70 – T80 – T90 – T125 – T127
برسی تخصصی کابین آسانسور مدل GS-240
شرکت جنرال کابین باتوجه به این نیاز مهم شروع به طراحی و تولید کابین آسانسور متناسب با نوع سبک معماری و نمای ساختمان کرده. کابین آسانسور مدل GS-240 با توجه به طراحی مدرن خود مناسب برای ساختمان های با نوع کاربری هتل ، شرکت ها ، پاساژ ها و تمام ساختمان هایی که با المان های مدرن طراحی شده است مناسب می باشد.
باکس برق
باکس برق استفاده شده در جنرال کابین از جنس چُدن می باشد و در تمامی اتصاالت برای جلوگیری از اتصال سیمهای حاوی جریان برق با بدنه کابین از کابل های روکش دار استفاده می شود.
سقف کابین
به علت نیرو های جانبی زیاد در تعادل های باالی کابین، تعادل های استفاده شده در سقف کابین های جنرال کابین از ورق 4 میلی متری استفاده شده و با لیرز و CNC برش و خم خورده است و این تعادل ها با استفاده از مهره پرچ محکم شده تا در صورت نیاز به راحتی باز شود.
کف کابین
کف کابین ها از ورق 3 میلی متری ساخته شده که باعث افزایش طول عمر سنگ در برخورد با بافر و یا برخوردهای نا خواسته هنگام نصب کابین می شود.
سازه
سازه های به کار رفته در محصوالت جنرال کابین بر اساس سازه های پیچ و مهره ای طراحی می گردد. به دلیل عدمتوانایی تشخیص کیفیت درجوش از پیچ و مهره استفاده می شود .
کفشک کمکی
متاسفانه در استاندارد های جاری آسانسور استفاده از کفشک کمکی کابین الزامی نمی باشد که این امر می تواندباعث خسارت جانی و مالی گردد در جنرال کابین از کفشک های کمکی استفاده شده تا در هنگام شکستن کفشک مانع خروج کابین از ریل گردد وجنرال کابین کفشک های کابین خودرا از کفشک های وارداتی تحت لیسانس میتسوبیشی ژاپن استفاده میکند
تحلیل FMEA
تمامی سازه ها با استفاده از تجربه و نرم افزار های مهندسی )تحلیل خستگی – تحلیل شکاف -تحلیل استاتیک – تحلیل داینامیک( صورت می پذیرد. به عنوان مثال شفت های مورد استفاده در فلکه های هرزگرد تا 8میلیون بار پر و خالی شدن آسانسور با ضریب ایمنی 4 انتخاب می گردد. )(به عنوان مثال تست پایه موتور)

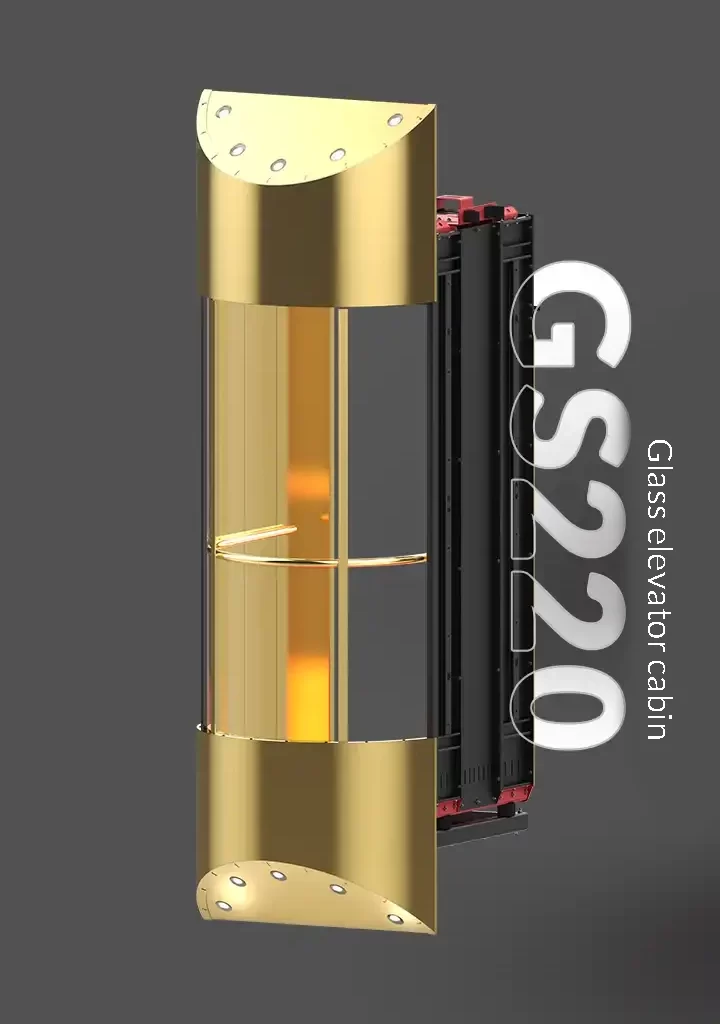

GS-220 Single Door Elevator Cabin
بسیاری از افراد حتی کسانی که به صورت مداوم از آسانسور استفاده می کنند، از قطعات و مکانیزم آسانسور اطلاع چندانی ندارند. بسیاری از آنان به طور دقیق نمیدانند که کابین آسانسور چیست ؟ با اینکه کابین بیشتر از قطعات دیگر آسانسور در معرض دید قرار می گیرد، اما با این حال بسیاری از افراد به طور کامل این محصول را نمی شناسند.
ویژگی‌های کابین آسانسور
طراحی مهندسی
طراحی کابین توسط تیم مهندسی قبل از تولید
متریال درجه یک
استفاده از از باکیفیت ترین متریال در تولید کابین
پیچ و مهره‌ای بودن
استفاده از پیچ مهره به استفاده از جوش
نقشه
تمامی کابین‌ها دارای نقشه مونتاژ و دمونتاژ میباشند
وجه تمایز کابین‌های جنرال‌کابین
- ● طراحی شده بدون نقطه تیز و ایمن در تمام سطوح و نقاط
● درنظر گرفتن رعایت استاندارد نصب آسانسور(آسان و ایمن)
●استفاده از ورق 1.5 ، 2 ، 2.5 میلی متری روغنی فابریک در دیواره ها کابین نسبت به ظرفیت و سرعت
●برش کامل با دستگاه لیزر و خم کاری با دستگاه های خم CNC
●استفاده از جوش CO² و رنگ الکترواستاتیک در تمام سطوح بصورت کامل
●استفاده از پیچ و مهره های استاندارد و آبکاری شده(گیردار ، واشر دار و اتاقی)
●مونتاژ و دمونتاژ کامل محصولات با پیچ و مهره مخصوص
●قابلیت ارسال به صورت مونتاژ یا دمونتاژ در پالت های چوبی(پالت با استاندارد های صادراتی) - قابلیت نصب انواع فلکه در سیستم بندی های مختلف
● قابلیت استتفاده از ریل هایT70 – T80 – T90 – T125 – T127
برسی تخصصی کابین آسانسور مدل GS-220
شرکت جنرال کابین باتوجه به این نیاز مهم شروع به طراحی و تولید کابین آسانسور متناسب با نوع سبک معماری و نمای ساختمان کرده. کابین آسانسور مدل GS-220 با توجه به طراحی مدرن خود مناسب برای ساختمان های با نوع کاربری هتل ، شرکت ها ، پاساژ ها و تمام ساختمان هایی که با المان های مدرن طراحی شده است مناسب می باشد.
باکس برق
باکس برق استفاده شده در جنرال کابین از جنس چُدن می باشد و در تمامی اتصاالت برای جلوگیری از اتصال سیمهای حاوی جریان برق با بدنه کابین از کابل های روکش دار استفاده می شود.
سقف کابین
به علت نیرو های جانبی زیاد در تعادل های باالی کابین، تعادل های استفاده شده در سقف کابین های جنرال کابین از ورق 4 میلی متری استفاده شده و با لیرز و CNC برش و خم خورده است و این تعادل ها با استفاده از مهره پرچ محکم شده تا در صورت نیاز به راحتی باز شود.
کف کابین
کف کابین ها از ورق 3 میلی متری ساخته شده که باعث افزایش طول عمر سنگ در برخورد با بافر و یا برخوردهای نا خواسته هنگام نصب کابین می شود.
سازه
سازه های به کار رفته در محصوالت جنرال کابین بر اساس سازه های پیچ و مهره ای طراحی می گردد. به دلیل عدمتوانایی تشخیص کیفیت درجوش از پیچ و مهره استفاده می شود .
کفشک کمکی
متاسفانه در استاندارد های جاری آسانسور استفاده از کفشک کمکی کابین الزامی نمی باشد که این امر می تواندباعث خسارت جانی و مالی گردد در جنرال کابین از کفشک های کمکی استفاده شده تا در هنگام شکستن کفشک مانع خروج کابین از ریل گردد وجنرال کابین کفشک های کابین خودرا از کفشک های وارداتی تحت لیسانس میتسوبیشی ژاپن استفاده میکند
تحلیل FMEA
تمامی سازه ها با استفاده از تجربه و نرم افزار های مهندسی )تحلیل خستگی – تحلیل شکاف -تحلیل استاتیک – تحلیل داینامیک( صورت می پذیرد. به عنوان مثال شفت های مورد استفاده در فلکه های هرزگرد تا 8میلیون بار پر و خالی شدن آسانسور با ضریب ایمنی 4 انتخاب می گردد. )(به عنوان مثال تست پایه موتور)
